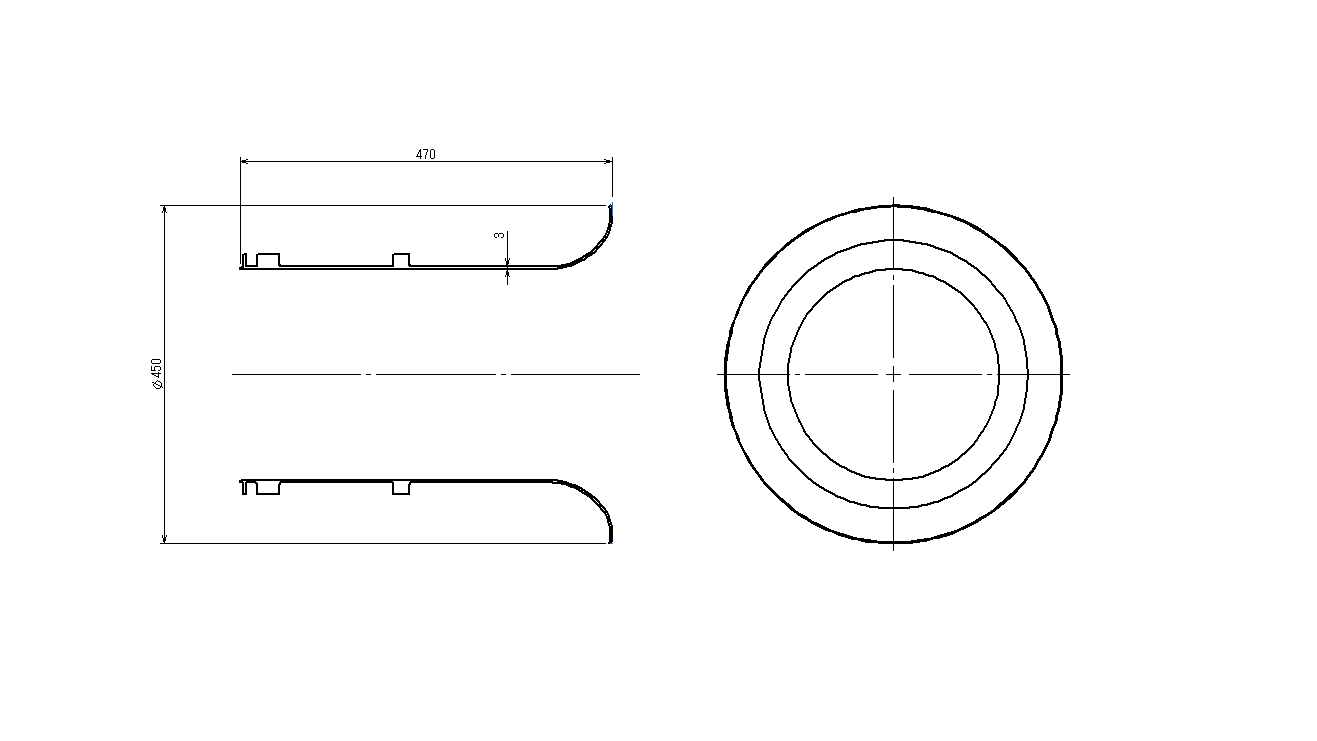

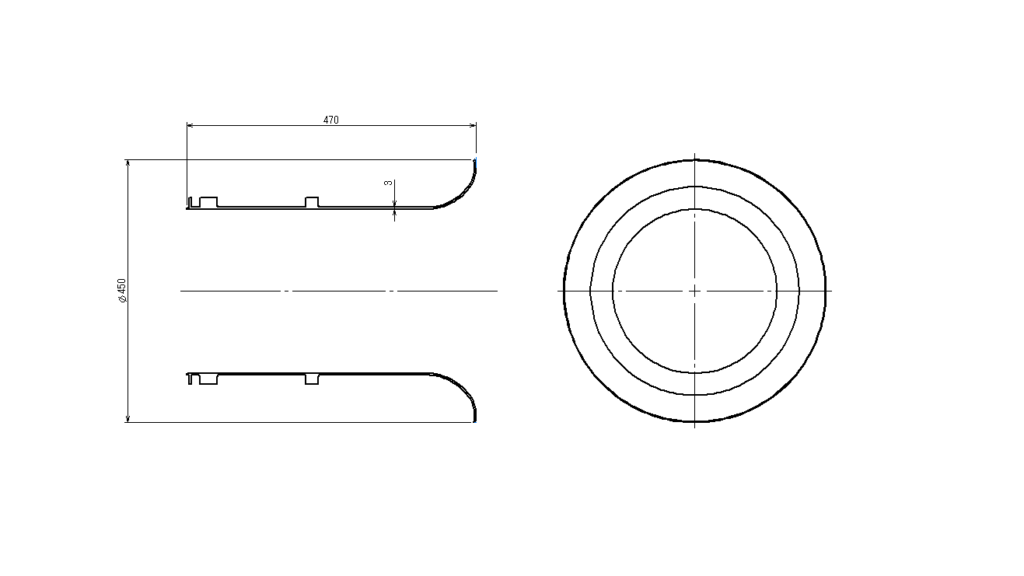

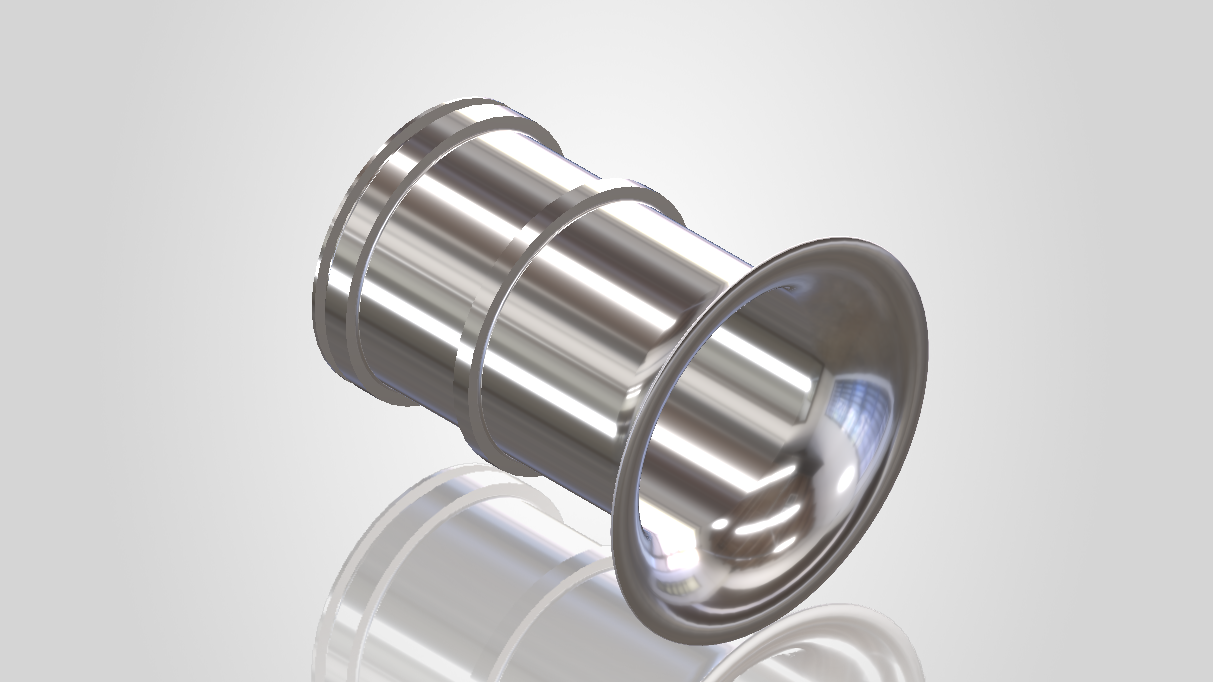

精密薄肉ノズル

【特徴】

• 材質　A6061
• 外径　φ500
• 全長　500L
• 肉厚　3mm（主要部）
• 直角度　0.03
• 輪郭度　0.20
• 業界　航空宇宙

アルミの大型精密薄肉ノズル。素材はムク材（丸棒）から削り出し。肉厚に対する幾何公差の難易度高。

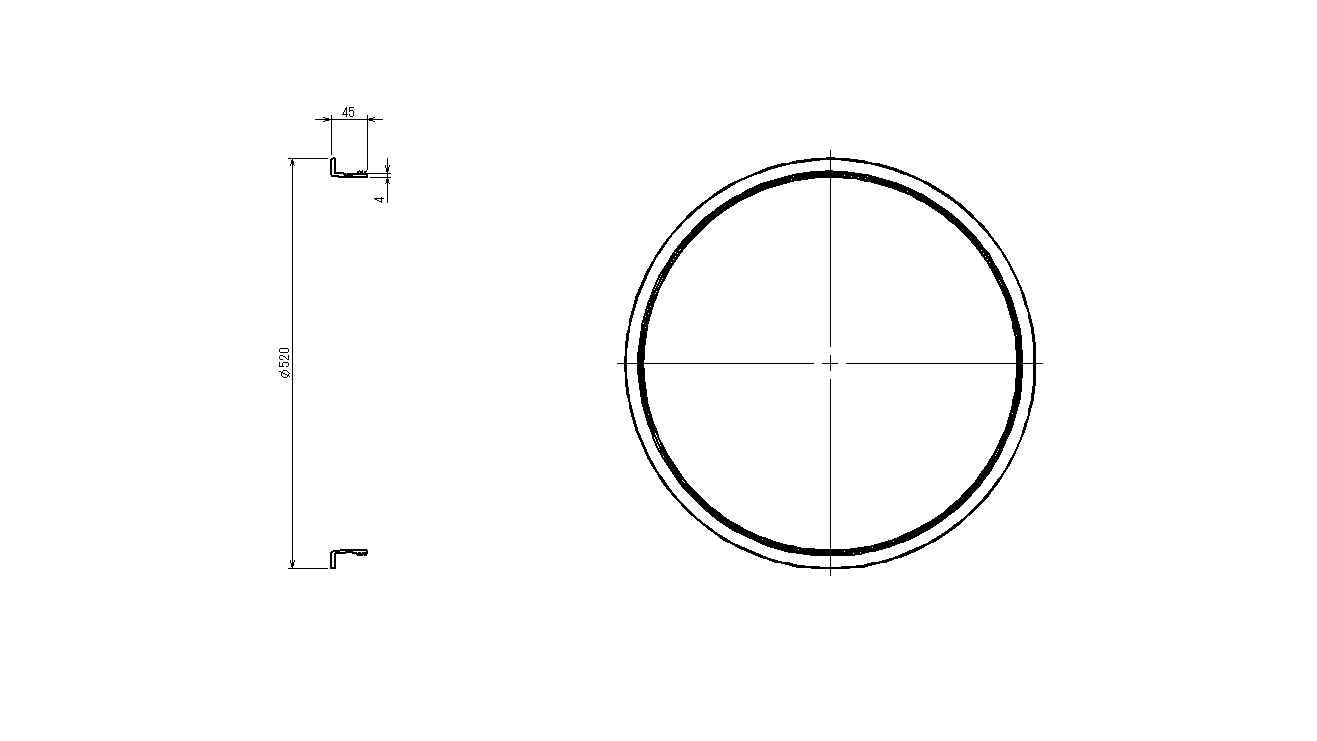

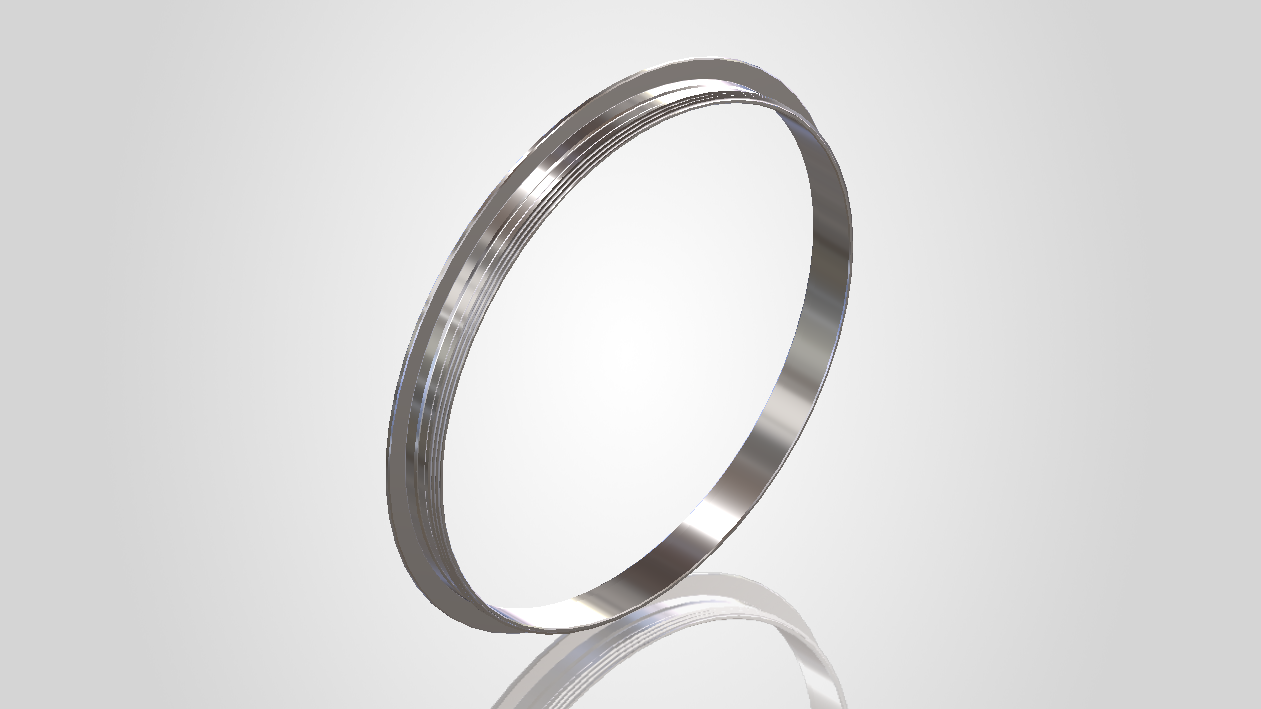

精密薄肉スペーサ

【特徴】

• 材質　A6061
• 外径　φ450
• 全長　200L
• 肉厚　１mm（最小部）
• 平面度　0.03
• 真円度　0.02
• 業界　航空宇宙

アルミの精密スペーサ。素材はムク材（丸棒）からの削り出し。幾何公差に加え、自社設計工具により加工。

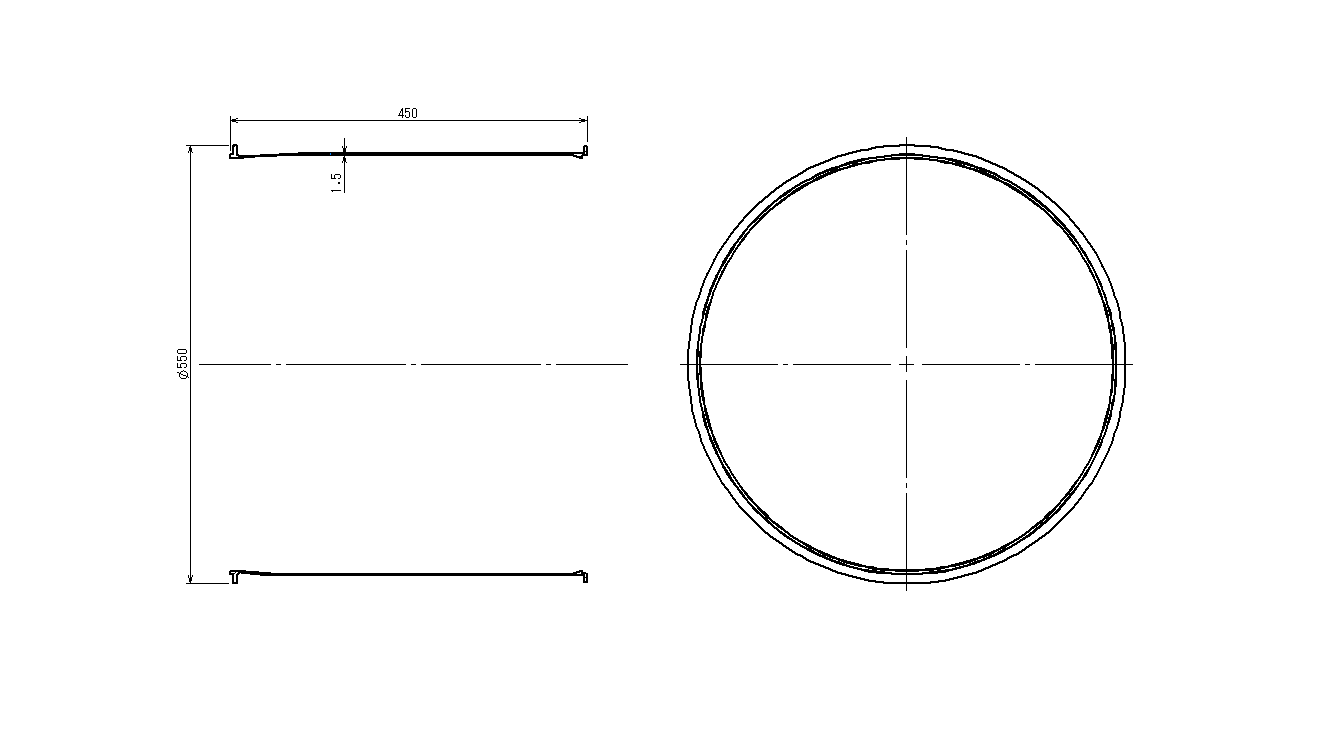

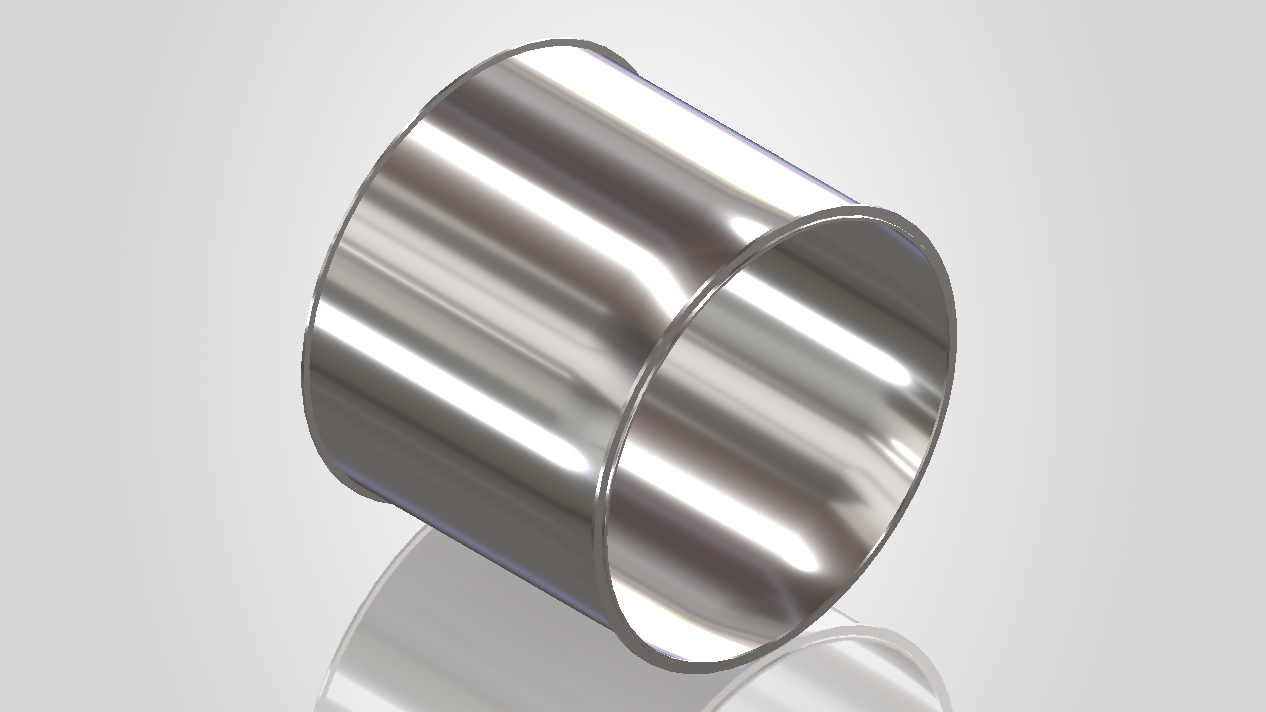

精密薄肉ダクト

【特徴】

• 材質　SUS304
• 外径　φ450mm
• 全長　L150mm
• 肉厚　t 0.8mm　±0.1
• 業界　航空宇宙

ステンレスの精密ダクト。素材はムク材（丸棒）からの削り出し。肉厚に対する幾何公差の難易度高。

大型薄肉リング

【特徴】

• 素材　ローリング鍛造
• 材質　S45C－N
• 外径　φ1000mm
• 全長　L40mm
• 肉厚　t 6
• 業界　鉄鋼

G級内輪

【特徴】

• 素材　型鍛造
• 材質　SUJ2
• 外径　φ500mm±15μm　
• 全長　L220mm
• 硬度　HRC60
• 熱処理　真空焼入
• 業界　鉱山

型鍛造～熱処理前加工～仕上げ加工まで。仕上はG級の外径球面加工。

G級外輪

【特徴】

• 素材　型鍛造
• 材質　SUJ2
• 外径　φ500mm±15μm
• 全長　L220mm
• 硬度　HRC60
• 熱処理　真空焼入
• 業界　鉱山

型鍛造～熱処理前加工～仕上げ加工まで。仕上はG級の内径球面加工。

G級スペーサ

【特徴】

• 素材　ローリング鍛造
• 材質　SUJ2
• 外径　φ1000mm
• 全長　L40mm
• 硬度　HRC60
• 熱処理　レーザー焼入
• 業界　鉄鋼

G級の端面断続加工でレーザー焼き入れによる歪に要注意。

G級ギヤ

【特徴】

• 素材　型鍛造
• 材質　SCM420H
• 外径　φ650mm
• 全長　L150mm
• 硬度　HRC60
• 熱処理　浸炭焼入
• 業界　鉄道

歯研前のG級精度が要求されるL加工です。
